Cartografia

.Tipos de mapa:

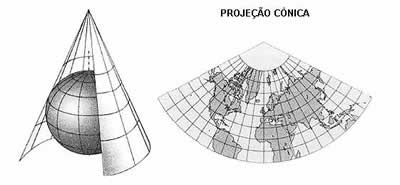

Projeção Cônica: estabelece um lado da circunferência terrestre e então o corta em cone como na imagem a baixo.

Projeção Azimutal: É a planificação através de um ponto do globo de uma “imagem” em uma folha, é a que chega mais próxima das medidas reais, e seu nome pode variar, como projeção azimutal polar, equatorial, tudo depende do ponto de referencia central do mapa, assim os paralelos ficam em circulo e os meridianos em linhas retas como segue a figura.

Projeção Cilindrica: A mais conhecida, planifica conforme um cilindro em volta da terra assim como observamos na imagem.













Projeção Anamorfose: Essa projeção já não tem os mesmos fins que as projeções a cima, na qual o significado é a situação do espaço para representar áreas reais, aqui o mapa é distorcido, sem preocupação com sua forma, pois a intenção é usar como uma tabela, na qual apresenta dados, e conforme o pais mais se adéque a esses dados expostos ele será maior, como podemos ver no mapa a baixo, o qual mostra conforme o índice populacional, que como sabemos, a China tem a maior população mundial, seguida de: Índia, Indonésia, Estados Unidos, Brasil...



.Topografia

Topografia é um tipo de planta cartográfica, onde temos o intuito de mostrar as altitudes (altimetria) e sinuosidades do relevo através das cores e das curvas de nível, como segue a figura:

As curvas de nível ou chamadas também isoípsas, unem pontos de mesma altitude, recebeu esse nome a primeira vez ai cartografar um rio chamado Merwede na Holanda, no século XVIII.

.Projeções famosas:

Gerardus Mercator (1512 – 1594):

Sua projeção foi cilíndrica conforme, pode perceber em seu mapa um eurocentrismo, já que o mesmo era europeu e teve o mapa feito na época das grandes navegações, valorizando o norte rico, se preocupou mais com a perfeição da forma do que com a real distancia da escala, observamos bem o alongamento dos pólos, também foi usado nas navegações.

Mercator foi geógrafo, cartógrafo e matemático, 1569 foi o ano em que ele desenvolveu o mapa acima.

Arno Peters (1916 – 2002):

Sua projeção foi a cilíndrica equidistante, como seu próprio nome diz, tenta aproximar o máximo das medidas originais a equidistancia, o que torna seu mapa alongado, acaba dando um ênfase na parte sul. Seu mapa foi projetado em 1970, com base em idéias de James Gall.

Sua nacionalidade é alemã, e é clássica a comparação de seu mapa com o de Mercator, a projeção também ficou conhecida como projeção Gall-Peters, justamente por sua influencia.

.Escala:

É um elemento cartográfico importantíssimo, pois ele faz uma relação entre o tamanho da projeção no papel com o tamanho real, sendo uma divisão, ela pode ser gráfica ou numérica.Dada pela formula para a escala numérica:

Escala = Dimensões gráficas / dimensões reais

Exemplo:   1:1000000

Assim temos que 1 centímetro no desenho equivale a 1000000 kilometros reais.Quanto menor for o divisor quer dizer que a representação é de um espaço menor a cada centímetro, ou seja vemos um mapa mais detalhado.

Já para escala gráfica temos essa relação a baixo:








.Um pouco de história:

A cartografia teria começado na Grécia antiga, o registro mais antigo que chega até nós nos dias de hoje é o livro de Cláudio Ptolomeu, que foi usado em 1475 pelos europeus, então os mapas antigos circulavam muito pelos comerciantes, os quais desenhavam as rotas marítimas, assim criando as chamadas cartas portulanas, essas cartas foram aproveitadas pelos europeus para expansão marítima já que supria ter que criar muitas rotas novas.Ao lado a imagem mostra uma carta portulana, com as riscas das rotas.Alguns nomes importantes que podemos falar que utilizaram desse mapa, foi o próprio Mercator para desenvolver o seu mapa, e nas viagens de Américo Vespúcio, Vasco da Gama e Cristóvão Colombo.

.Pontos no espaço cartográfico:

Os pontos podem ser divididos conforme a sua direção, e essas direções formam o que chamamos de rosa dos ventos:

Pontos cardeais: são as direções mais usadas e conhecidas: Norte, Sul, Leste, Oeste.

Pontos colaterais: são subdivisões onde se enquadram: Nordeste, Sudeste, Noroeste, Sudoeste.

Pontos sub-colaterais: são a subdivisão dos colaterais: nor-nordeste, és-nordeste, és-sudeste, su-sudeste, su-sudoeste, oés-sudoeste, oés-noroeste e nor-noroeste.

Obs. - Existem variações de alguns nomes importantes:

Sul – meridional - austral

Norte – boreal - setentrional

.Projeção mais utilizada hoje:

O mapa mundi que costuma enfeitar a sala de aula vem de uma projeção de:

Arthur H. Robinson lançada em 1961, não é eqüidistante e nem conforme, porem é considerada uma das que melhores traduzem a terra, feita para melhorar construções como a de Mercator.

Imagem mostra a projeção de Robinson, onde ele usa de ângulos para formar um arredondamento, o que diferencia dos planos de Peters e Mercator.

.Obs.:

Os mapas podem ser separados por temas também como a divisão política, aspectos físicos, econômicos, etc...
